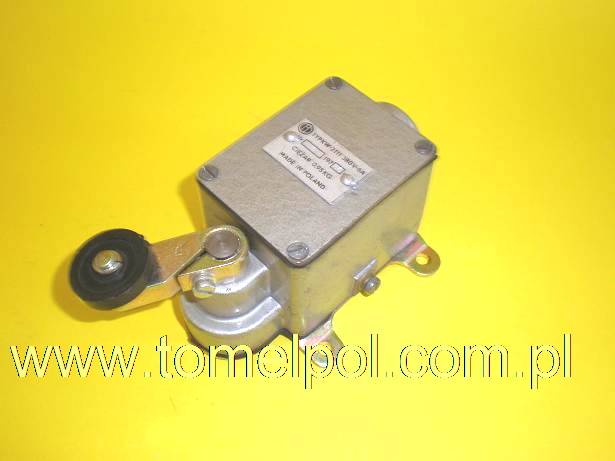

 | Wyłącznik krańcowy KW 2111 KW-2111 KW2111 Dostępność: Proszę o e-mailowe ustalenie stanu magazynowego danego towaru. Dostępna ilość: 8 Producent: INPRODUS |

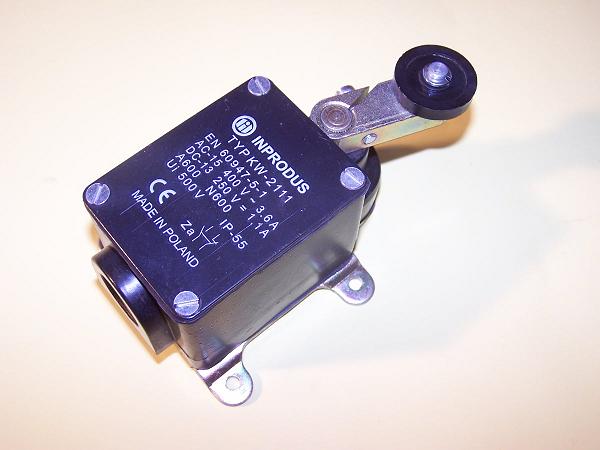

PRZEŁĄCZNIK KRAŃCOWY TYPU KW-2111
ZASTOSOWANIE I WARUNKIEKSPLOATACJI
Przełączniki krańcowe typu KW-2111 są przeznaczone do stosowania w obwodach sterowniczych niskiego napięcia prądu przemiennego i stałego oraz w obwodach sygnalizacyjnych.Szczególnie nadają się do układów, gdzie jest wymagana duża dokładność punktu zadziałania przy dużym zakresie prędkości najeżdżania na organ roboczy. Dokładność tę zapewnia mu zapadkowy mechanizm przełączenia styków, w którym nie ma równowagi chwiejnej mostka stykowego. Ma to duże znaczenie przy małych prędkościach poniżej 1 m/min.
Przełączniki są przystosowane do pracy w klimacie umiarkowanym o temperaturze otoczenia od -10°C do +35 °C.
| Materiał obudowy | metal |
| Napięcie znamionowe izolacji U1 | 500 V |
| Wytrzymałość dielektryczna | 2500 V |
| Napięcie udarowe wytrzymywane | 4000 V |
| Kategorie użytkownika | AC - 15 A 600; DC - 13 N600 |
| Prąd znam. łączeniowy przy napięciu znam. łączeniowym | 3,6 A AC; 1,1A DC |
| Przekrój przewodów przyłączeniowych | 1-4 mm2 |
| Znamionowa częstość łączeń | 600 cykli/h |
| Dorywcza częstość łączeń | 1200 cykli/h w czasie 2 min. |
| Siła zadziałania | 45-60 N |
| Maksymalna siła zadziałania | 100 N |
| Prędkość najazdu krzywki | 0,05-5 m/s |
| Znamionowa trwałość łączeniowa | 150 000 cykli |
| Trwałość mechaniczna | 500 000 cykli |
| Kąt zadziałania | 12° - 3° |
| Kąt wybiegu | 22° - 4° |
| Pozycja montażu | Wszystkie pozycje są dozwolone |
| Stopień zanieczyszczenia środowiska | 3 |
| Urządz. zabezp. przed skutkami działania pr. zwarciowych | Wkładka topikowa BiWts 10 A |
| Temperatura pracy | -25 - 70° C |
| Stopień ochrony | IP 55 |
| Warunki techniczne | EN - 60947 - 5 - 1 |
| Znamionowy prąd pracy AC 15 | 24V/60A-130V/11A-240V/6A-400V/3,6A |
| Znamionowy prąd pracy DC 13 | 24V/11,5A-110V/2,5A-250V/1,1A |
