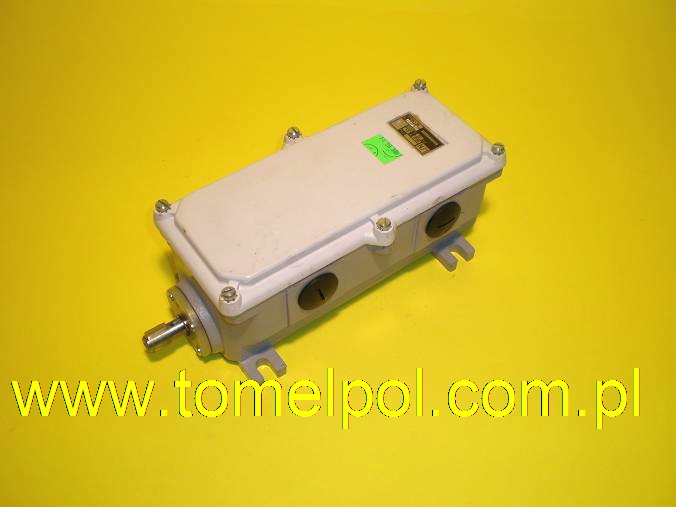

Łącznik krańcowy wrzecionowy WK-5W N/1 (klimat umiarkowany)

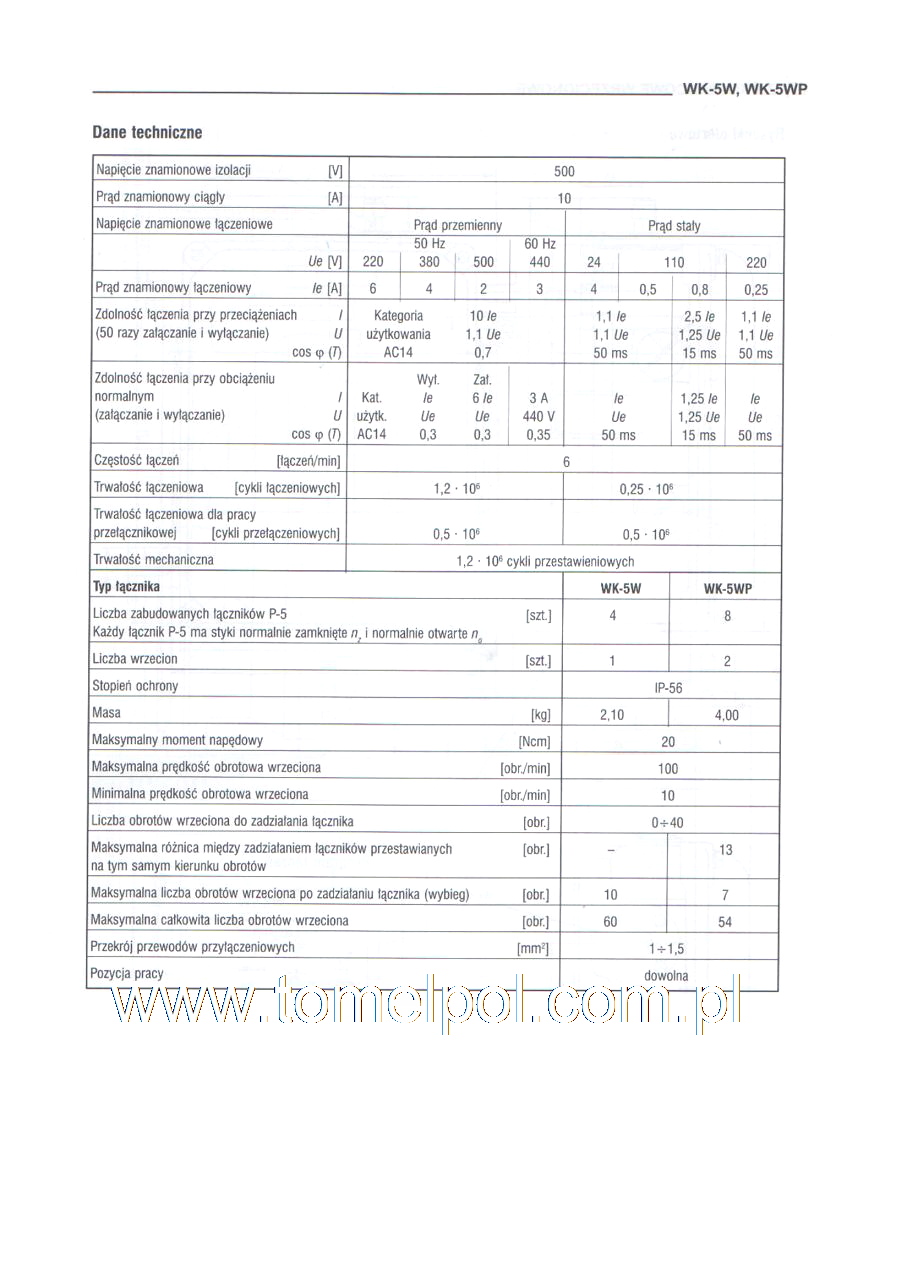

Napięcie znamionowe: 500 V
Prąd znamionowy ciągły: 10 A
Liczna obrotów wrzeciona do zadziałania łącznika: 0-40
Maksymalna całkowita liczba obrotów wrzeciona: 60
Maksymalna liczba obrotów wrzeciona po zadziałaniu łącznika (wybieg): 10

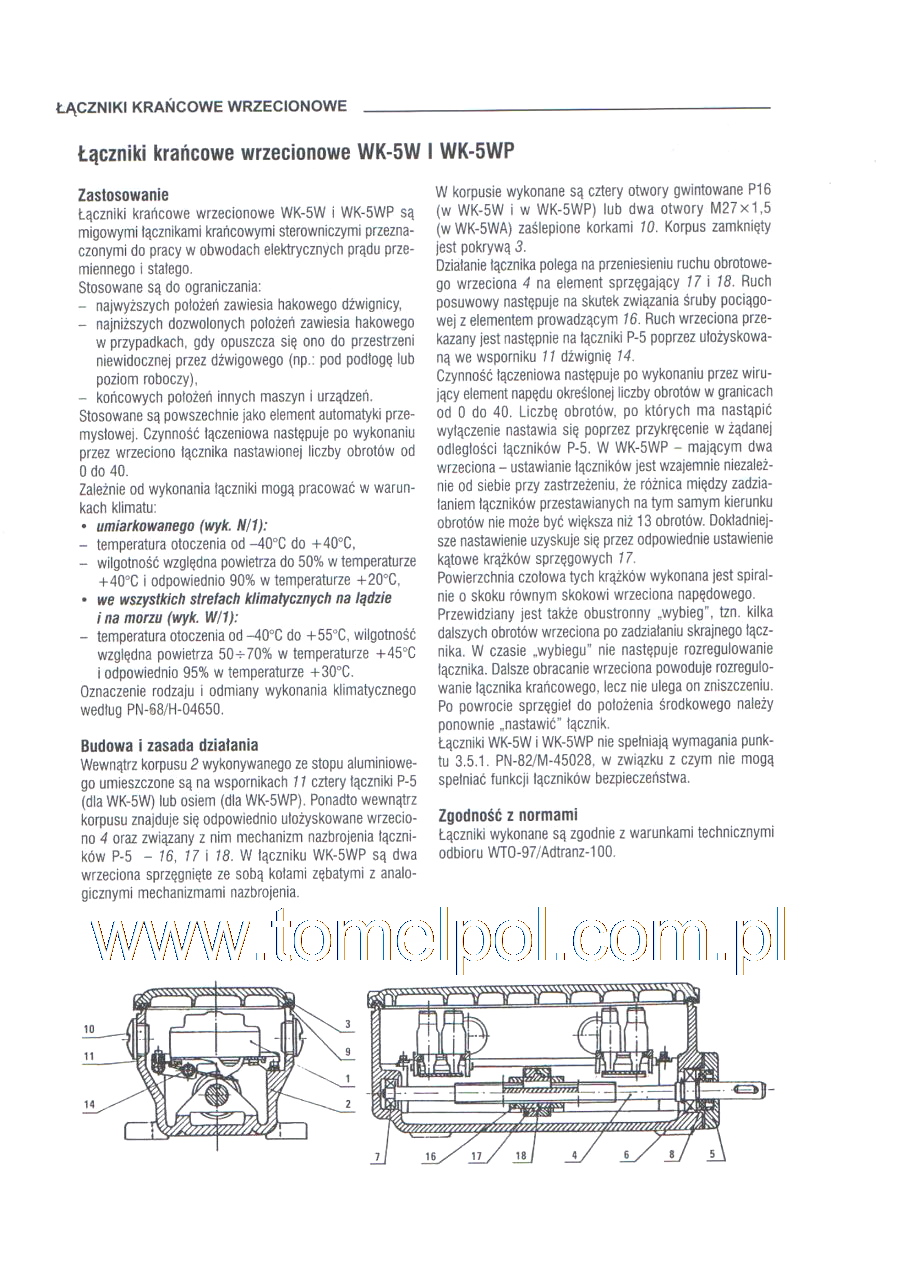

ŁĄCZNIK KRAŃCOWY WRZECIONOWY TYPU WK-5W

ZASTOSOWANIE I WARUNKI EKSPLOATACJI

Łącznik krańcowy KW-5W jest migowym łącznikiem krańcowym sterowniczym przeznaczonym do pracy w obwodach elektrycznych na prąd przemienny i stały.

Jest stosowany do ograniczenia:

1. najwyższych położeń zawiesia hakowego dźwignicy,

2. najniższych dozwolonych położeń zawiesia hakowego w przypadkach gdy opuszcza się ono do przestrzeni niewidocznej przez dźwigowego ( np. pod podłogą),

3. końcowych położeń innych maszyn i urządzeń.

Łącznik jest stosowany powszechnie jako element automatyki przemysłowej. Czynność łączeniowa następuje po wykonaniu przez wirujący element napędu zadanej ilości obrotów od 0 do 40.Łącznik WK-5W jest przeznaczony do pracy przy temperaturze otoczenia od -30°C do +55°C,
w dowolnej atmosferze o wilgotności średniej 50÷70% przy temperaturze otoczenia +45°C oraz przejściowej maksymalnej do 100% przy temp. Otoczenia +30°C. Łącznik pracuje prawidłowo i niezawodnie, gdy jest właściwie użytkowany, zgodnie z parametrami techniczno-eksploatacyjnymi podanymi w niniejszym katalogu.
