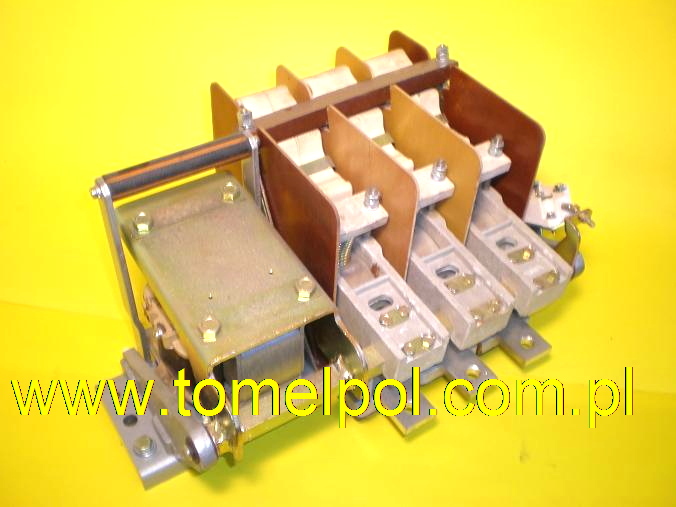

Stycznik STW-7

Prąd ciągły: 250 A
Moc (AC3, 380V): 100 kW
Napięcie znam. izolacji: 1000V - 50Hz.
Cewka: 220 VAC (możliwe cewki na 380, 500 VAC)
Wymiary: 400x270xh220
Masa: 20,5 kg

ZASTOSOWANIE

Styczniko-wyłaczniki typu StW-7 o prądzie znamionowym 250 A są przeznaczone do łączenia
i sterowania odbiorników energii elektrycznej w sieciach prądu przemiennego o napięciu do 1140 V. Szczególnie nadają się do zdalnego sterowania trójfazowego silników klatkowych napędzających maszyny górnicze i hutnicze, dźwigowce, koparki itp. Są przystosowane do pracy ciągłej
i manewrowej w kategorii użytkowania AC3 i AC4. Styczniko-wyłaczniki charakteryzują się dużą zdolnością wyłączania prądów zwarciowych, dużą wytrzymałością elektrodynamiczną zestyków prądowych i niezawodną pracą w ciężkich warunkach eksploatacji. Są przeznaczone do instalowania w pomieszczeniach zamkniętych, nie zawierających pyłów ani gazów żrących lub wybuchowych, znajdujących się na wysokości do 2000m n.p.m.

Styczniko-wyłączniki należy instalować w pozycji pionowej przy dopuszczalnym odchyleniu od pionu ±5° w następujących warunkach klimatycznych:

- temperatura otoczenia 263÷308 K ( -10÷  +35°C ),

- wilgotność względna powietrza 90% przy 292 K ( 20°C).

Inne warunki środowiska pracy ( np. w klimacie tropikalnym TH) do uzgodnienia z producentem.
