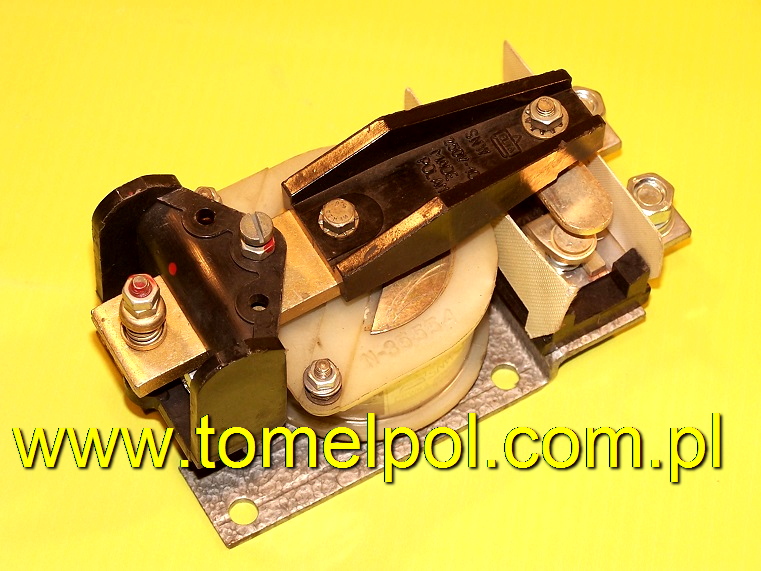

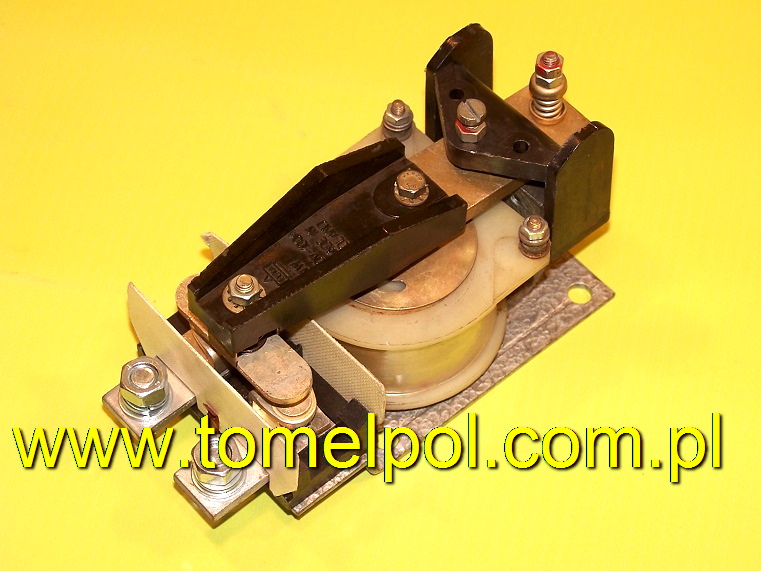

Stycznik SNW 100 do silnika jazdy

WERSJE:

SNW-100-1 --- 24 V    do silnika JAZDY
SNW-100-2 --- 80 V    do silnika JAZDY

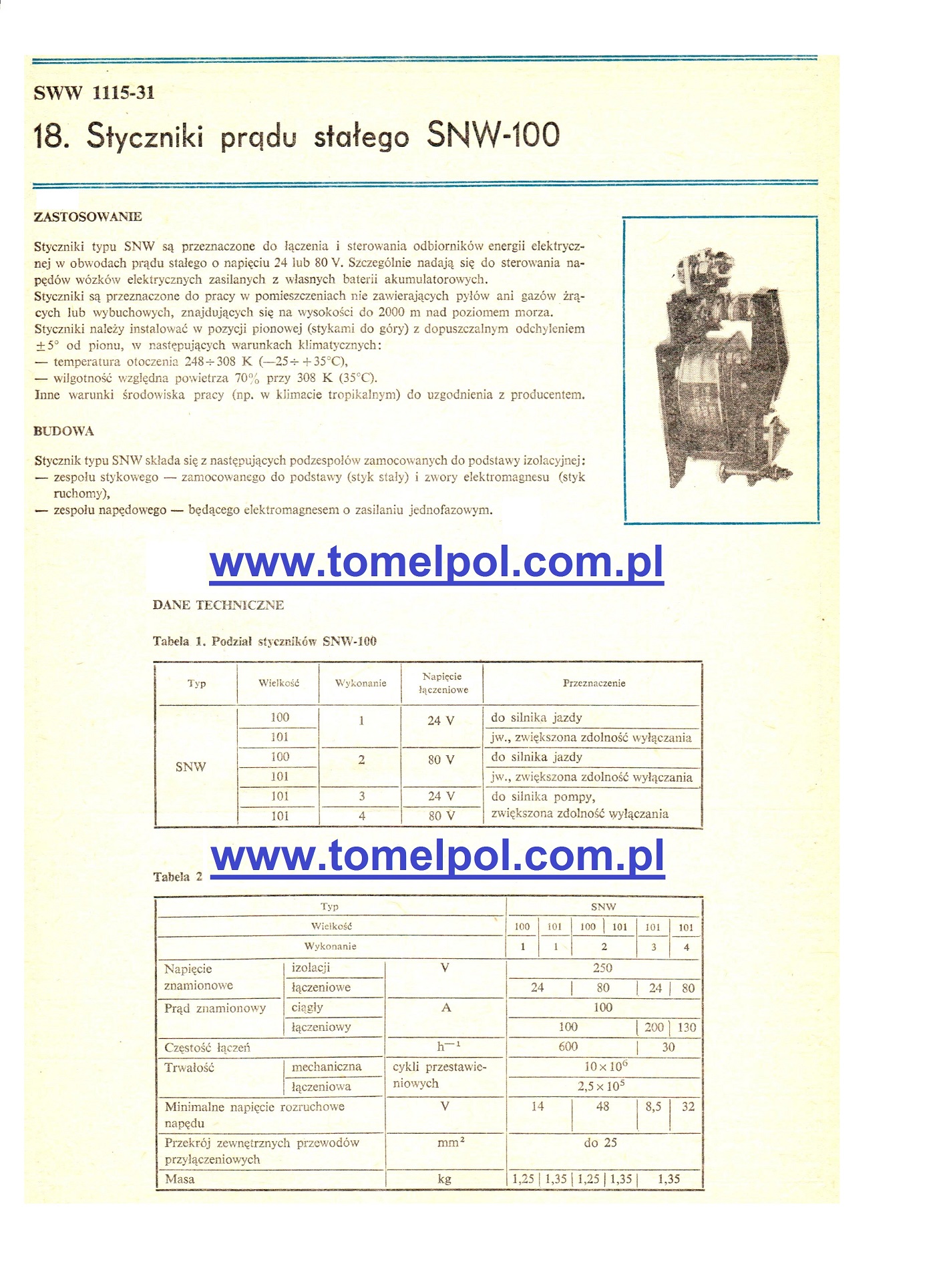

ZASTOSOWANIE

Styczniki typu SNW są przeznaczone do łączenia i sterowania odbiorników energii elektrycznej
w obwodach prądu stałego o napięciu 24 lub 80 V. Szczególnie nadają się do sterowania napędów wózków elektrycznych zasilanych z własnych baterii akumulatorowych.

Styczniki są przeznaczone do pracy w pomieszczeniach nie zawierających pyłów ani gazów żrących lub wybuchowych, znajdujących się na wysokości do 2000 m n.p.m.

Styczniki należy instalować w pozycji pionowej ( stykami do góry) z dopuszczalnym odchyleniem ±5° od pionu, w następujących warunkach klimatycznych:

- temperatura otoczenia 248÷308 K ( -25÷ + 35°C),

- wilgotność względna powietrz pracy ( np. w klimacie tropikalnym) do uzgodnienia z producentem.

BUDOWA

Styczniki typu SNW składa się z następujących podzespołów zamocowanych do podstawy izolacyjnej:

- zespołu stykowego- zamocowanego do podstawy ( styk stały) i zawory elektromagnesu ( styk ruchomy),

-zespołu napędowego – będącego elektromagnesem o zasilaniu jednofazowym.
