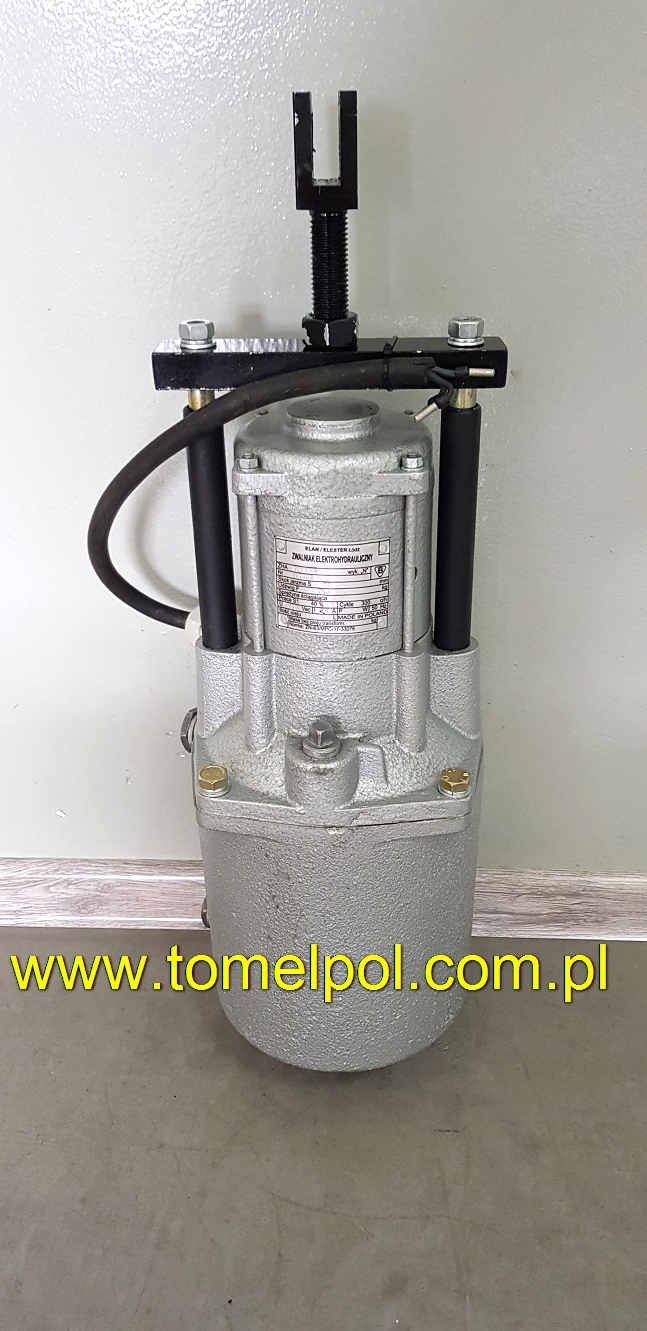

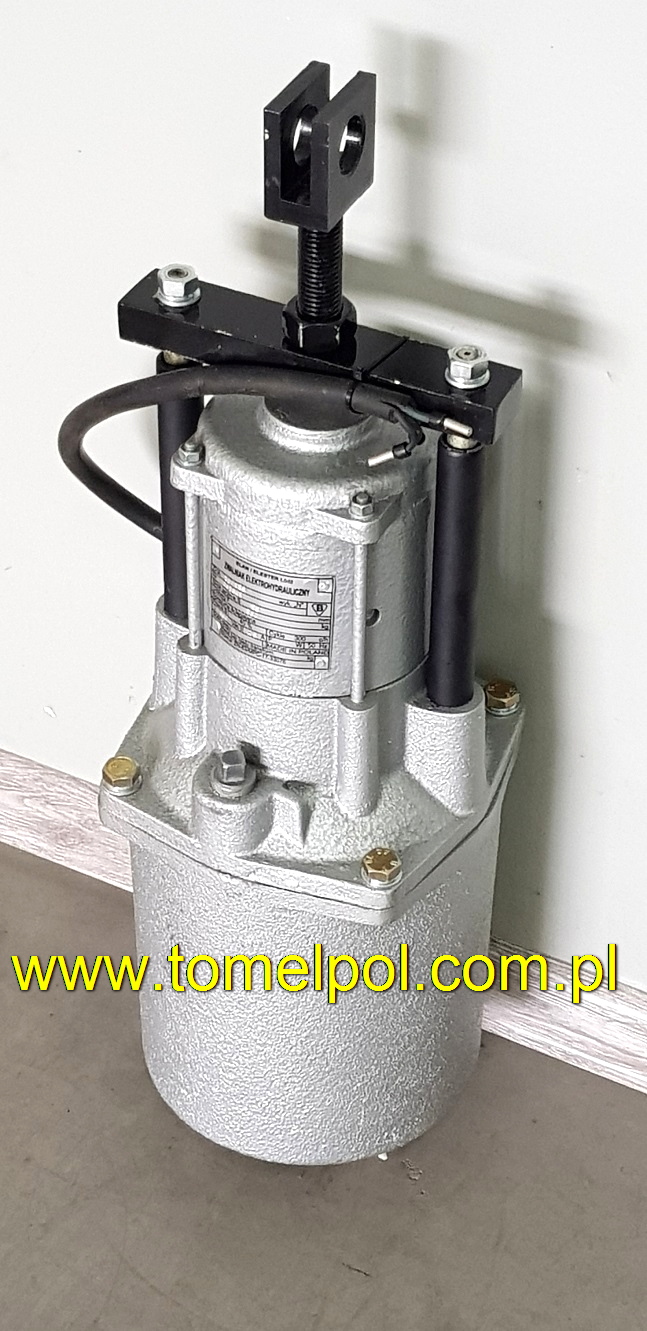

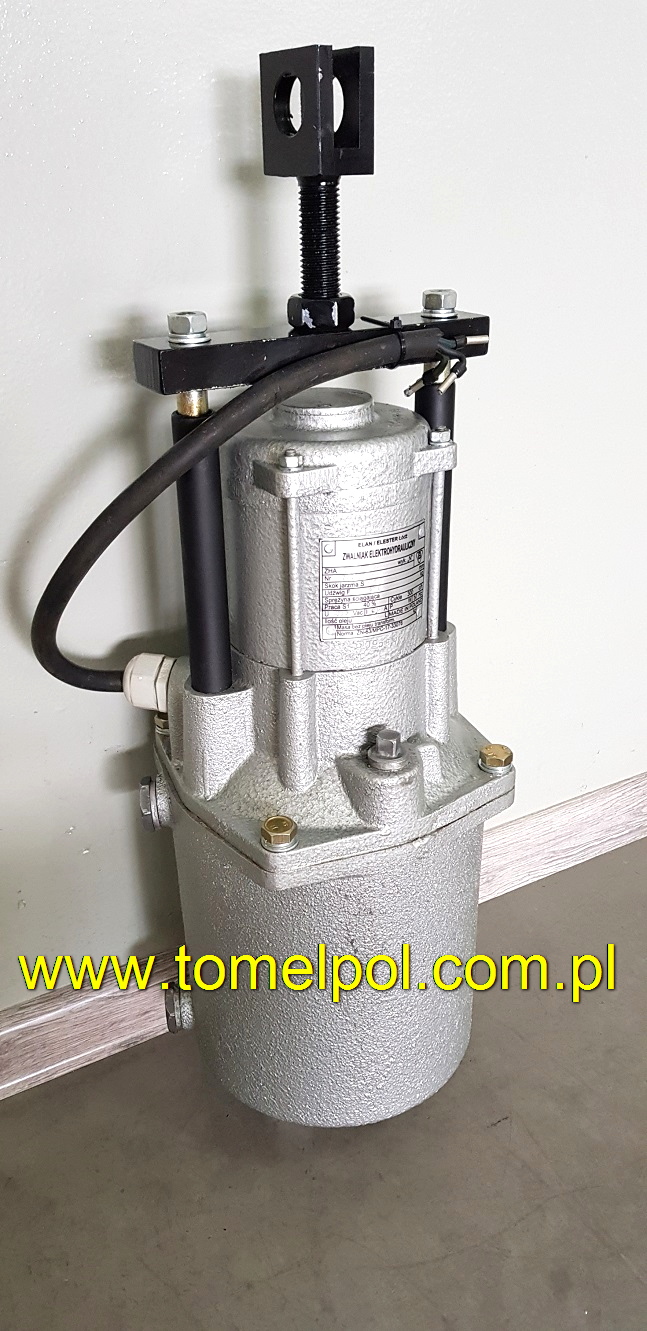

Zwalniak ZHA 75/116

- 380 VAC

- skok: 60 lub 75 mm

- siła 750N

- jarzmo z nasadką

ZWALNIAK HAMULCOWY ELEKTROHYDRAULICZNY TYPU ZH

ZASTOSOWANIE I WARUNKI EKSPLOATACJI

Zwalniaki hamulcowe elektrohydrauliczne ZH mają zastosowanie jako:

1. luzowniki- w napędach dźwigowych, wyciągowych, transportowych, walcowniczych, kolejach linowych itp.,

2. samoczynne regulatory obrotów- w specjalnych układach opuszczania lub w maszynach walcowniczych o małej prędkości ruchu na początku i na końcu okresu pracy,

3. podnośniki- przy napędzie zasuw, drzwi, rygli, zwrotnic, małych pras, przy przełączaniu przekładni i łączeniu sprzęgieł.

Zwalniaki ZH charakteryzują się: spokojnym biegiem bez wstrząsów, stałością nacisku na całej długości skoku, możliwością użytkowania dowolnego odcinka skoku, mały kosztem utrzymania
i niewielkim zużyciem energii elektrycznej.

Zwalniaki ZH są przystosowane do pracy w położeniu pionowym z dopuszczalnym odchyleniem ±10°, w pomieszczeniach zamkniętych, w atmosferze wolne od gazów i oparów żrących lub wybuchowych.

Dane techniczne

Produkowane zwalniaki dzielą się na typy:

1. – o maksymalnej użytecznej sile udźwigu F=45 kG   – oznaczenie ZH45,

2. – o maksymalnej użytecznej sile udźwigu F=75 kG   – oznaczenie ZH75,

3. – o maksymalnej użytecznej sile udźwigu F=185 kG – oznaczenie ZH185.

Poszczególne typy dzielą się na wykonania:

1. Bez sprężyn ściągających i amortyzatora – grupa 10

1. z jarzmem w otworze gwintowanym – oznaczenie 11

2. z jarzmem o oczku rozwidlonym – oznaczenie 12

3. z jarzmem z nasadką – oznaczenie 13

1. Ze sprężynami ściągającymi i amortyzatorem – grupa 20

1. górnym – oznaczenie – 21

2. bocznym – oznaczenie 22

Każdy typ i wykonanie ma swój znak fabryczny, którym jest litera „x” i numer.

Silniki – zwalniaki są wyposażone w silniki elektryczne typu HK o 2800 obr/min., o napięciu: 220, 380 lub 500 V, prądu trójfazowego o częstotliwości 50 Hz.

Maksymalna częstość łączeń – 300 łączeń na godzinę przy względnym czasie pracy p=40%.

Trwałość mechaniczna – 500 000 zadziałań.

Napełnienie silnika – olej transformatorowy.

Przykład oznaczenia:

ZH 45-60/13/380 znak x-108 – zwalniak hamulcowy elektrohydrauliczny o udźwigu 45 kg jarzma 60 mm, bez sprężynki amortyzatora z jarzmem z nasadą na napięcie 380 V.
