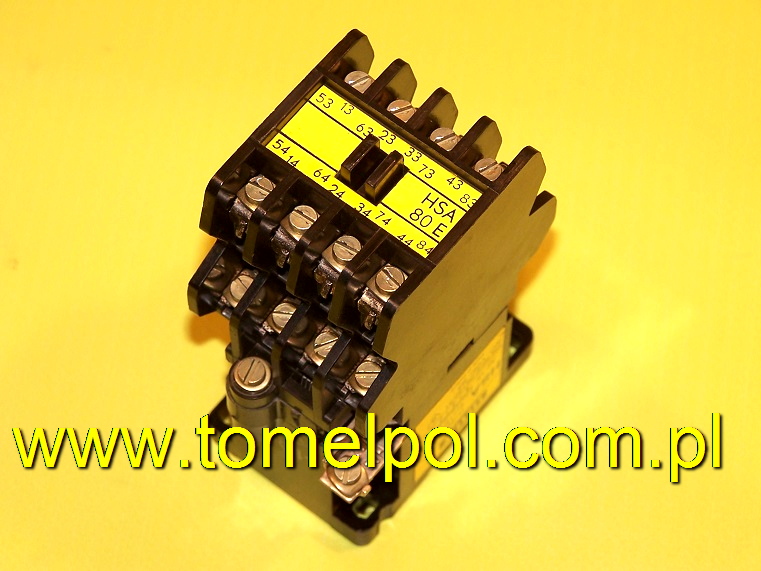

Stycznik pomocniczy HSA produkcji ELESTER

Prad Ith:2=16 A
Prąd (AC-11,400V): 4 A
Moc (AC3): 1,5 kW
Napięcie znaionowe izolacji: 660V - 50Hz.
Dostępne cewki: 24, 42, 1100, 220, 380, 500 VAC

Konfiguracje styków:

44 (4NO)+(4NC)
53
62
71
80

Mocowanie styczników: śruby

ZASTOSOWANIE

Styczniki pomocnicze HSA – sterowane prądem przemiennym – i HSC – sterowane prądem stałym
- są stosowane do łączenia różnego rodzaju obwodów pomocniczych (sterowniczych, sygnalizacyjnych) o napięciu do 660 V.
Styczniki HSA i HSC są produkowane w jednym wykonaniu klimatycznym, umożliwiającym stosowanie w różnych strefach klimatycznych, we wnętrzach nieklimatyzowanych.

BUDOWA

Wymiary styczników pomocniczych HSA pokrywają się z wymiarami styczników SLA7/12, zaś styczników pomocniczych HSC – z wymiarami styczników SLA1.
Napędem styczników HSA jest elektromagnes typu E na prąd przemienny, zaś styczników HSA – jednocewkowy elektromagnes nurowy na prąd stały. Część ruchoma elektromagnesu ( zwora) jest związana z zespołem dwuprzepływowych styków ruchomych i przesuwa się prostopadle do płaszczyzny mocowania stycznika. Wystający ze środka zespołu stykowego popychacz umożliwia ręczne uruchomienie stycznika przy zabiegach kontrolnych.

Cewki elektromagnesów napędowych są wymienne. Wymiana cewki nie wymaga używania specjalnych narzędzi.
