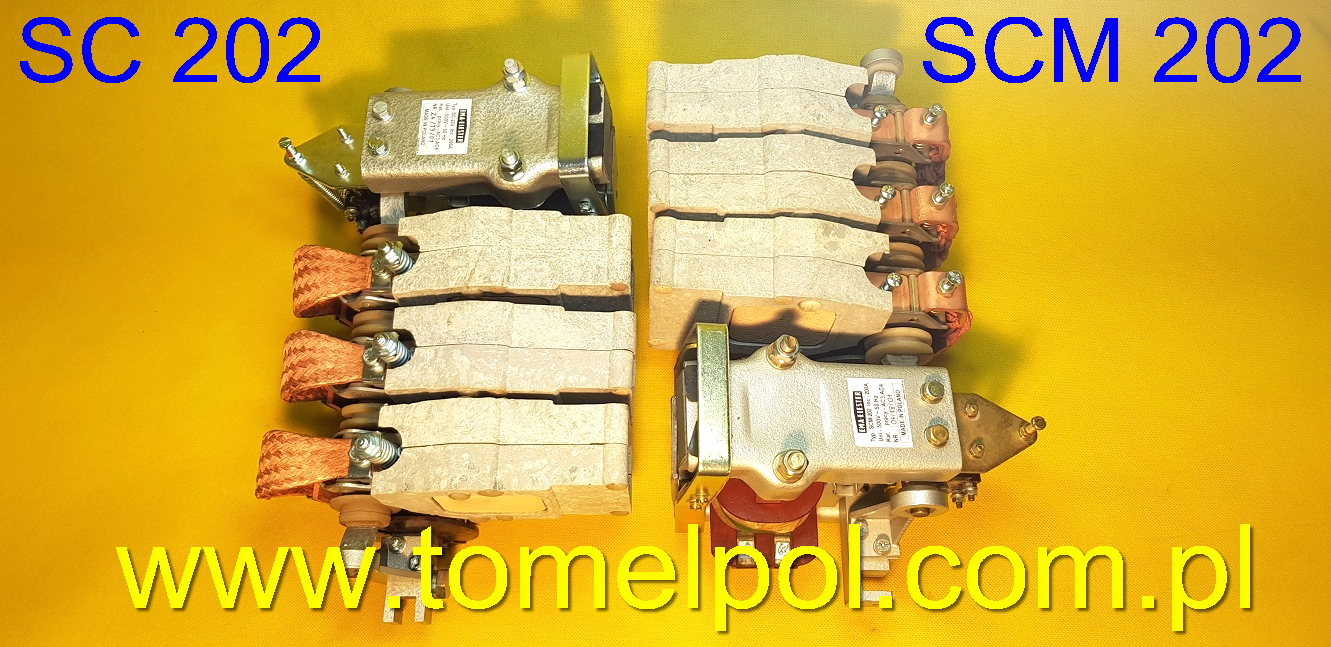

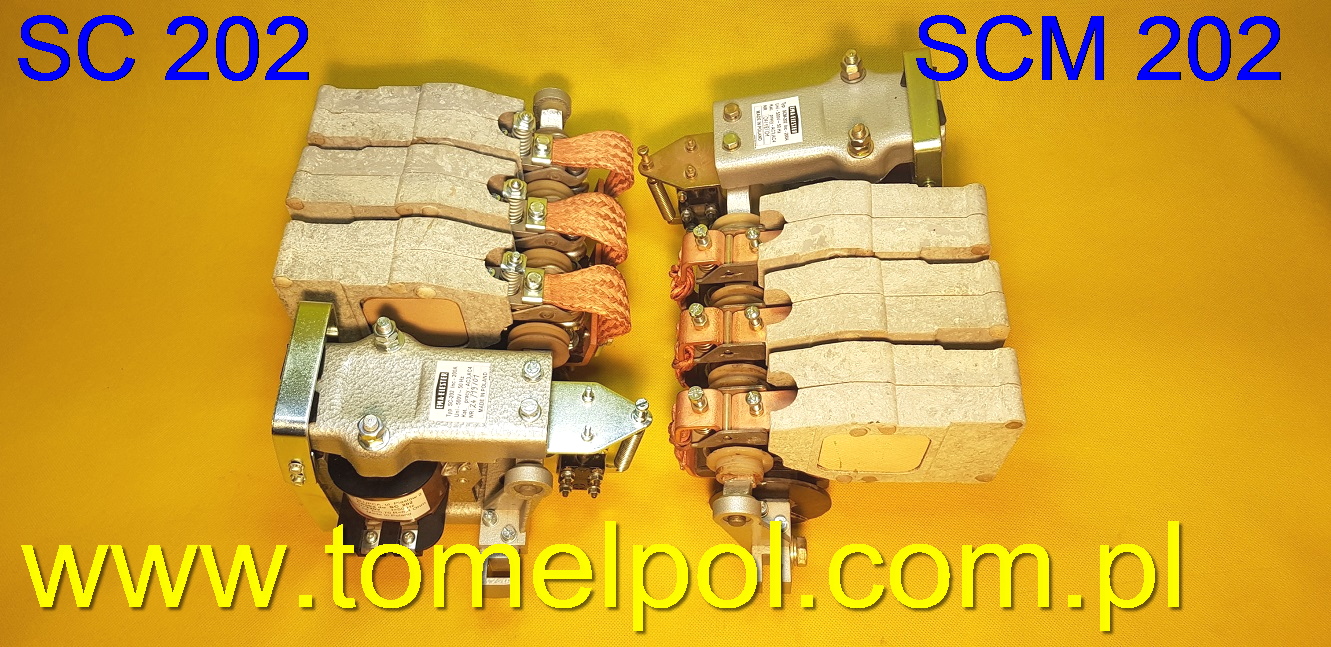

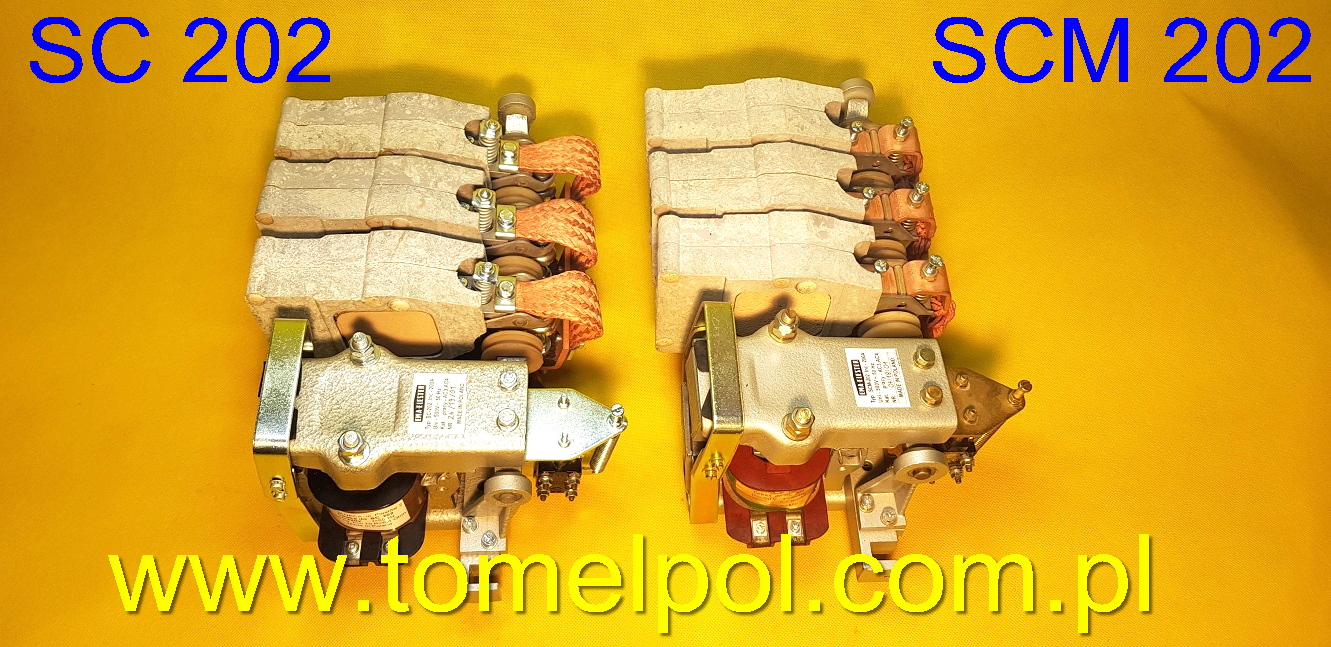

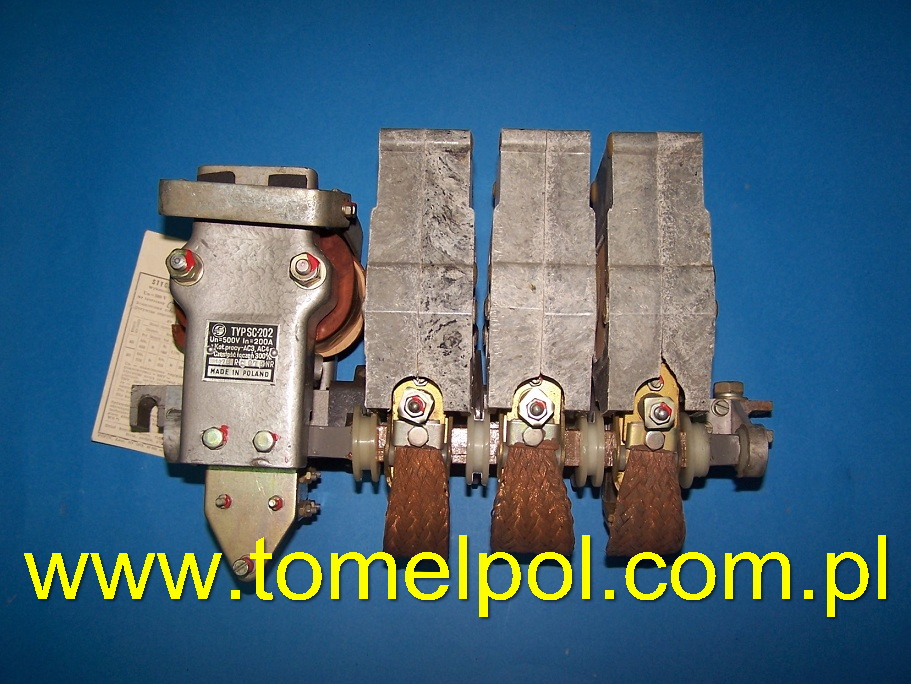

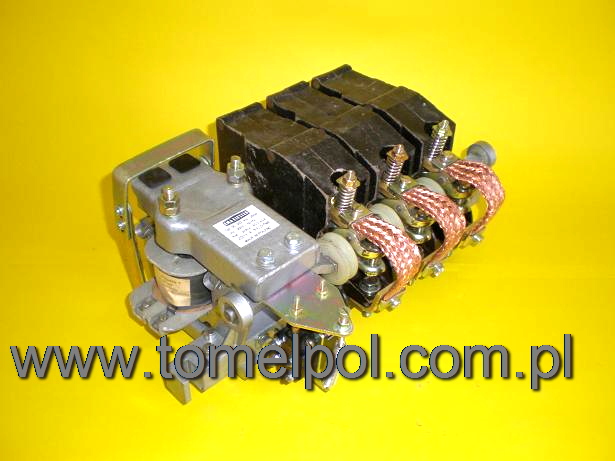

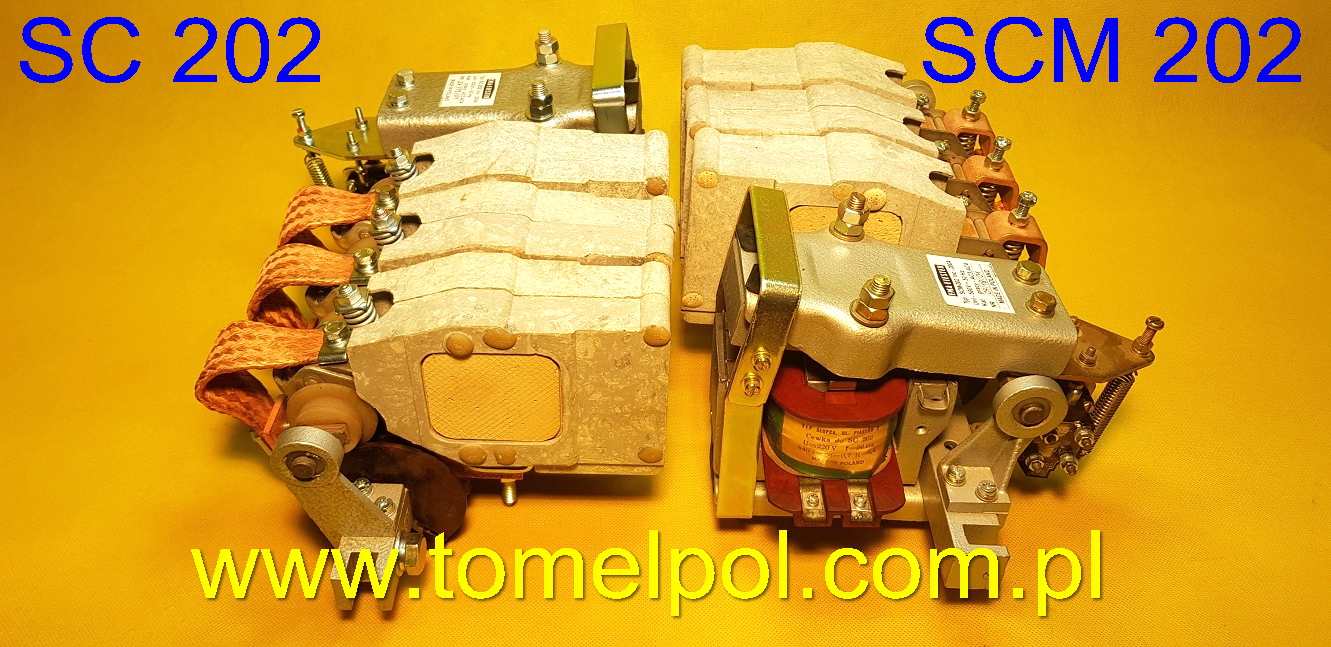

Stycznik SC 202

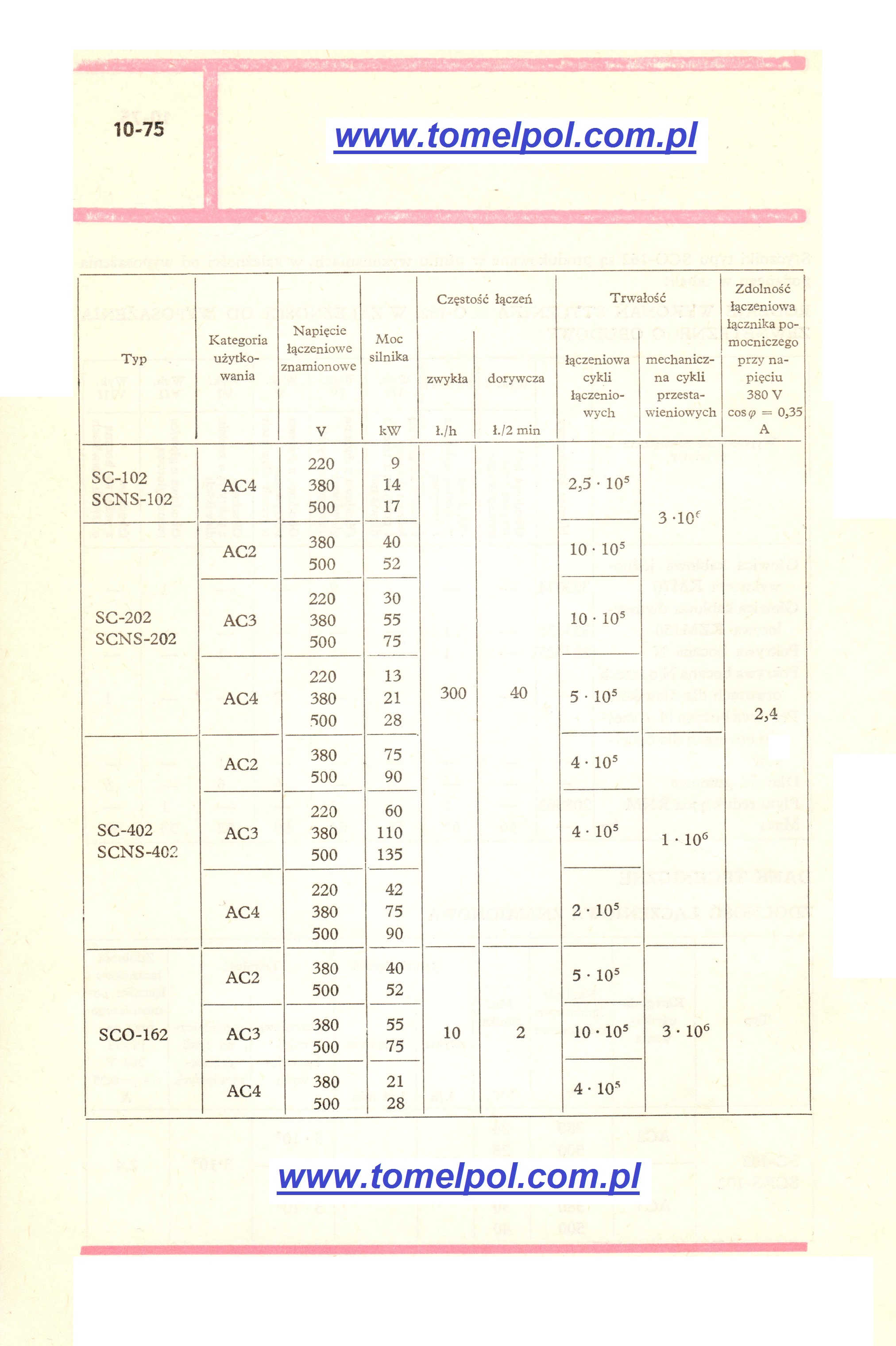

Prąd ciągły: 200 A
Moc (AC3,380V): 55 kW
Napięcie znam. izolacji: 500V - 50Hz.
Dostępne cewki: 220 ,380, 500 VAC
Masa: 11kg

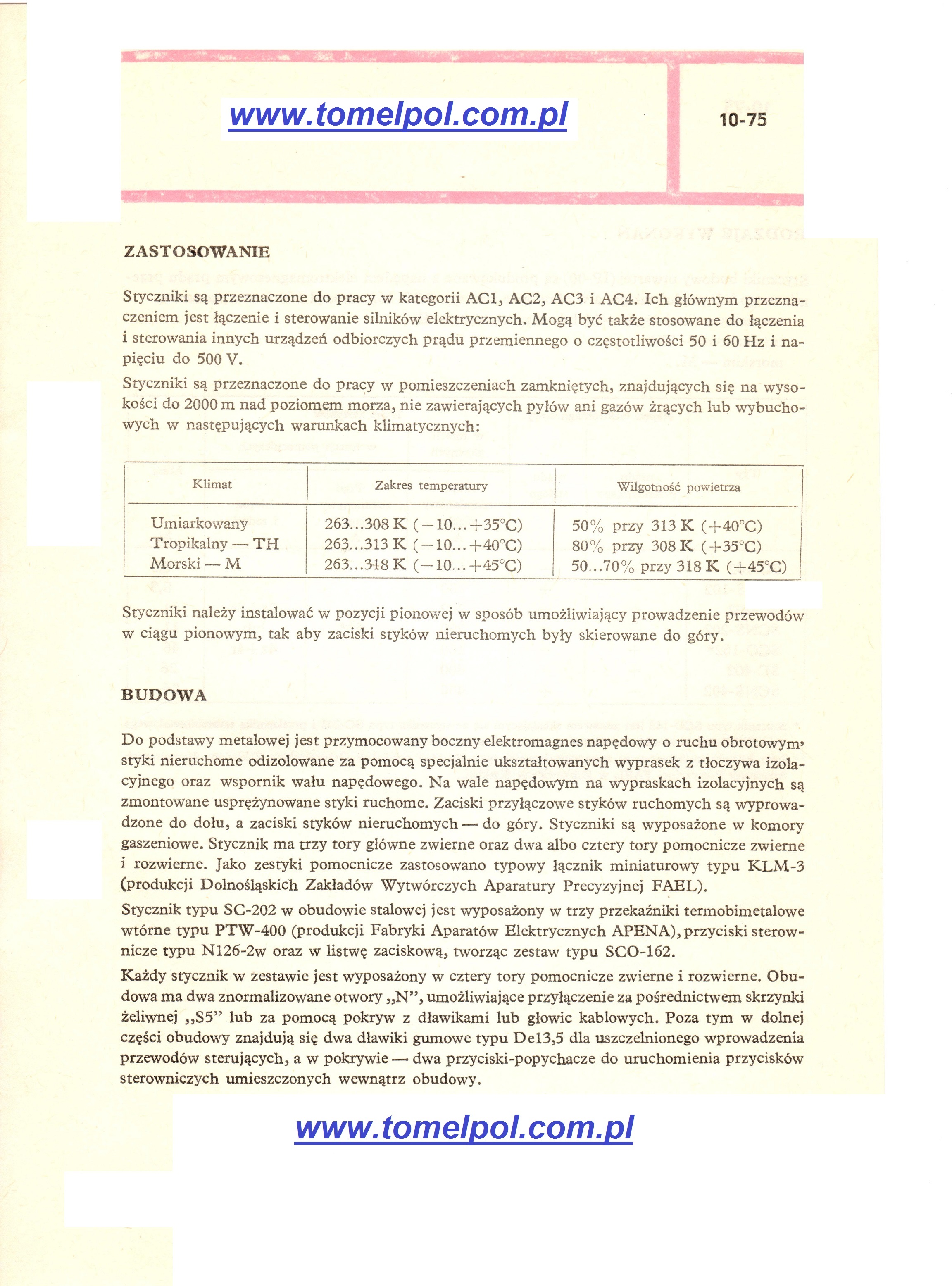

ZASTOSOWANIE

Styczniki SC 202 są przeznaczone głównie do łączenia i sterowania silników klatkowych w kategorii AC3 i AC4.

Mogą być również stosowane do łączenia i sterowania silników pierścieniowych ( kat.AC2) lub innych urządzeń odb. prądu przemiennego ( np. urządzeń grzejnych) o czestotliwości 50 i 60 Hz i napięciu do 500 V.

Styczniki należy instalować na pionowych konstrukcjach wsporczych, tak aby zaciski styków ruchomych były skierowane do dołu, w pomieszczeniach zamkniętych, nie zawierających pyłów ani gazów żrących, palnych lub wybuchowych. Mogą być eksploatowane na wysokości nad poziomem morza nie przekraczającej 2000m.

BUDOWA

Do podstawy metalowej jest przymocowany z boku elektromagnes napędowy, który poprzez wałek napędza osadzone sprężyście jednoprzerwowe styki ruchome. Zaciski przyłączeniowe styków ruchomych są wyprowadzone do dołu, zaś styków nieruchomych – do góry. Zestyki głównie
są wyposażone w komory gaszeniowe, oddzielnie dla każdego toru.

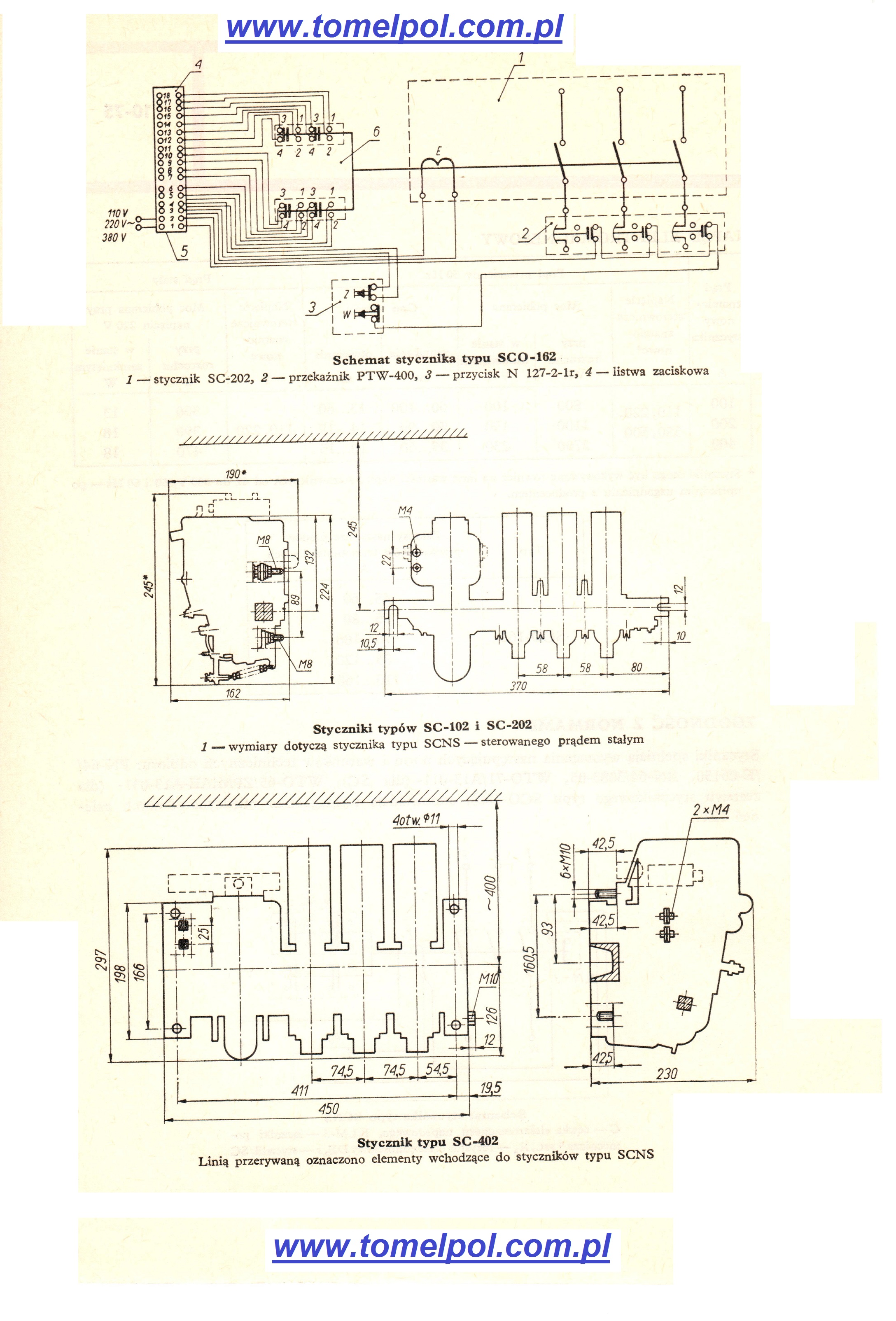

Stycznik SC-202m, wyposażone w przekaźniki termobimetalowe wtórne typu PTW-400, umieszczony w obudowie stalowej, wyposażonej w przyciski do miejscowego sterowania stycznikiem, tworzy rozrusznik ( zestaw) typu SCO – 162M.
